ADataMatrix10 x 10ay ang pinakamaliit na simbolo ng ECC 200 DataMatrix, na binubuo ng 10 x 10 grid na ginagamit upang i-encode ang napakaliit na dami ng datos.

Dahil sa pinakamaliit na marka nito -- madalas sa paligid ng 1 mm -- ang DataMatrix10 x 10ay malawak na ginagamit sa mga industriya tulad ng aerospace, elektronika, at medikal na aparato, kung saan ang pagtanda ng espasyo ay lubhang limitado.

Gayunpaman, ang kompaktong sukat na ito ay may tiyak na limitasyon. Isang DataMatrix10 x 10ay maaaring maglagay ng ilang karakter lamang at nangangailangan ng tiyak na kontrol sa mga kondisyon ng pagmarka at pagscan.

Ipinaliwanag ng gabay na ito ang laki nito, ang limitasyon ng kapangyarihan, at kapag ito ang tamang pagpipilian sa mga real world applications.

Ano ang DataMatrix 10 x 10? (Definisyon at Praktical Meaning)

Isang DataMatrix10 x 10ay isang 2D barcode na binubuo ng10 na hanay x 10 na kolom (100 module)sa ECC 200 standard.

Habang ito ay may 100 modules, isang malaking bahagi ng puwang iyon ay nakalaan para sa mga struktural na pattern at pag-aayos ng pagkakamali. - Ito ay naglalathala lamang ng isang minimal na lugar para sa tunay na datos, na lubusang naglalarawan kung paano ang simbolo ay ginagamit sa praktika.

Sa ibang salita, ang10 x 10ang formato ay mayroon hindi para sa fleksibilidad, ngunit para samga matinding paghihigpit sa espasyo.

DataMatrix 10 x 10 Capacity Limits (What You Can Actually Encode)

Ang pinakamahalagang hadlang ay ang kapangyarihan ng datos -- at dito mabigo ang maraming implementasyon.

Kahit ang simbolo ay may 100 modules, may maliit na bahagi lamang para sa tunay na datos. Ang natitirang bahagi ay nakalaan para sa:

• Paghahanap ng pattern (hangganan na may hugis L)

• Timing pattern

• Pagpatay ng pagkakamali (Reed–Solomon, halos 25%)

Bilang result a, ang gamitin na payload ay lubhang limitado.

Limitasyon ng praktikal na kapangyarihan:

Ayon sa ECC 200 specification, ang pinakamalaking kapangyarihan ng10 x 10DataMatrix ay:

•paper size

•paper size

•Binary: 1 byte

Key insight:

A10 x 10DataMatrix ay hindi "maliit ngunit flexible." Ito aytiyak na limitado. Kahit isang karagdagang character ay mapilitang lumawak ang simbolo.

Halimbawa, ang pagtatangka upang i-encode ang "1234567" ay awtomatiko na lumilikha ngpaper size, hindi10 x 10.

Physical Size of DataMatrix 10 x 10 (Module Size and Quiet Zone)

Kapag ang mga datos ay inilarawan, ang susunod na hadlang ay pisikal na sukat.

Ang huling dimensyon ay depende saX-dimension(sukat ng module). Sa mga sistemang markahan ng mataas na precision, maaari itong mababa sa 0.1 mm.

Karaniwang pisikal na dimensyon:

•sukat ng matrix:na tinutukoy ng sukat ng module (X-dimension), hindi naayos

•Tahimik na zona:hindi bababa sa 1 module width sa bawat panig

•Kabilang na kinakailangang puwang:ay depende sa sukat ng module at kasama ang tahimik na zone

Halimbawa, na may sukat ng module na 0.25 mm, isang10 x 10Ang DataMatrix ay halos 2.5 mm x 2.5 mm (maliban sa tahimik na zone), at mas malaki kapag kasama ang tahimik na zone.

Maraming mga pagkabigo sa pagmarka ay hindi sanhi ng pagkakamali sa pag-encode, ngunit ng hindi sapat na tahimik na zone o mahirap na pagkakaiba sa paligid ng simbolo.

DataMatrix Size Comparison (10 x 10 vs Larger Symbols)

Upang magpasya kung10 x 10ay angkop, tumutulong sa paghahambing ito sa susunod na sukat.

Praktikal na patakaran:Kung ang iyong datos ay medyo kumplikado, 10 x 10 ay karaniwang hindi ang tamang pagpipilian.

Kailan gamitin ang DataMatrix 10 x 10 (Real Industrial Applications)

Dahil sa mga limitasyon nito, ang simbolo na ito ay ginagamit lamang sa mga natatanging pangyayari.

1. PCB at Micro-Electronics

Sa paggawa ng PCB, ang pagkakaroon ng puwang ng marka ay lubhang limitado.Upang magkasya sa loob ng10 x 10simbolo, madalas ang mga tagagawacompress data formats(halimbawa, base-36 encoding).

2. Medical Instruments and Implants

Ang mga operasyong gamit ay dapat mabuhay sa paulit-ulit na siklo ng sterilization.Mabilis ang pagbabago ng mga label, kaya kinakailangan ang permanenteng pagmarka.

A10 x 10Ang DataMatrix ay nagpapahintulot sa traceabilitynang hindi nakakaapekto sa pagiging gamitin o struktural na integridad.

3. Mga Komponente ng Aerospace at Precision

Sa aerospace, kahit ang maliit na bahagi ay dapat na trace.Gayunpaman, ang marking ay hindi dapat mahina ang komponento.

Ito ay gumagawa ng perpektong kasong gamitin para sa mga ultra-maliit na simbolo.

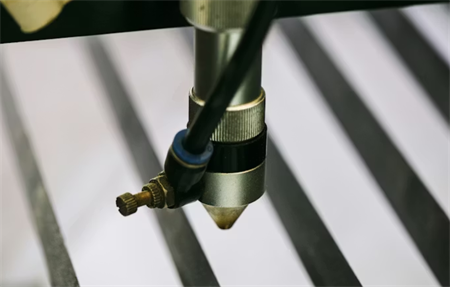

Direct Part Marking (DPM): Bakit ginagamit ang 10 x 10

Sa karamihan ng mga kaso sa totoong mundo, DataMatrix10 x 10ay ginagamit saDirect Part Marking (DPM).

Sa halip na i-print ang mga label, direkta ang code ay ginagamit:

• Laser marking

• Dot peening

• Chemical etching

Ang bentahe ay katatagan.Ang trade-off ay namas mahirap ang pagmamahal sa pagbabasa.

Mga Challenges sa Pagbabasa (At Paano Iayos sa kanila)

Sa kalawakan na ito, ang paglikha ng code ay hindi mahirap --ang pagbabasa nito ay tiyak.

Kasama ang mga karaniwang isyu:

• · Reflection on metal surfaces

• “ Low contrast after marking

• Hindi sapat na paglalarawan ng module

Solusyon ng industriya:

• · Industrial vision systems (hindi consumer scanners)

•Dang kaliwanagan upang mabawasan ang mga salamin

• · Optimized laser parameters for high contrast

Ang mga ito ay karaniwang binagaling sa pamamagitan ng ISO DPM quality standards.

Paano Maglikha ng DataMatrix 10 x 10 Tama

Upang matagumpay na lumikha ng10 x 10simbolo:

1.Panatilihin ang mga datos ay napakamamaikli (anim na numero o mas mababa ang inirerekumenda)

2.Gamitin ang mga software na umaayon sa ECC 200

3.Validate ang laki ng simbolo bago ang pagmarka

4.Ang readability ng pagsusulit sa tunay na kondisyon

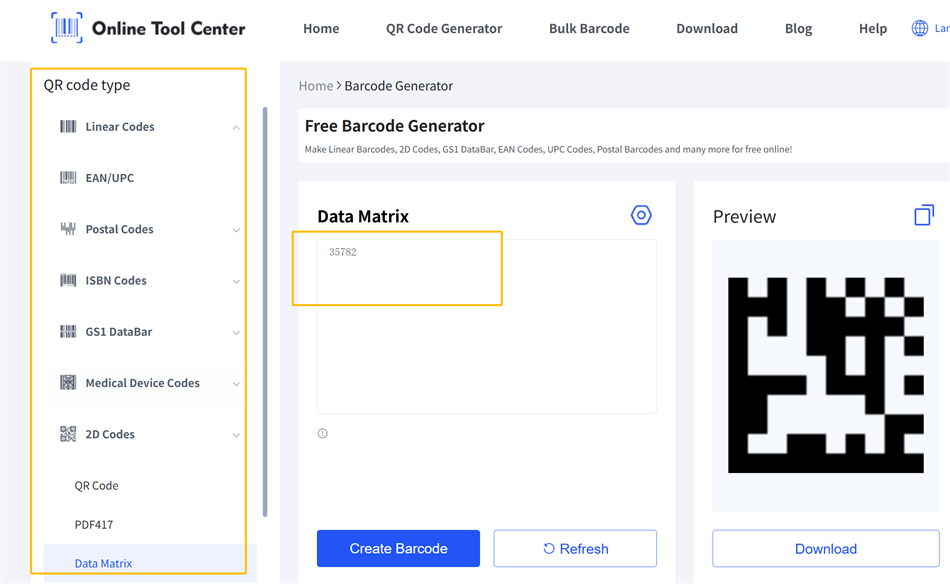

Sa pagsasanay, maramilibreng online na 2D barcode generatorna madaling lumikha ng DataMatrix 10 x 10. Ang proseso ay karaniwang simple—lamang ipasok ang iyong datos at ang kasangkapan ay maglikha ng simbolo nang awtomatiko.

Key rule:Kung ang iyong datos ay hindi natural na magkasya sa loob ng limitasyon, huwag mong pwersa ito - gamitin ang mas malaking simbolo sa halip.

Conclusion: Kapag ang 10 x 10 ay ang Tama na Pagpipilian

Ang DataMatrix10 x 10ay hindi isang barcode na pangkalahatang layunin, ngunit isang solusyon para sa mga matinding paghihigpit sa espasyo.

Ginagamit ng maayos, ito ay nagpapahintulot sa traceability sa mga pinakamaliit na komponente. Hindi tama ang ginagamit nito, madalas ito ay nangangahulugan sa mga hindi nabasa na code.

Sa wakas, ang tagumpay ay mas mababagsak sa paglikha ng simbolo - at higit pa sa pagdisenyo ng buong proseso ng pagmarka at pagscan sa paligid ng mga limitasyon nito.

Karaniwang Tanong tungkol sa DataMatrix 10 x 10

Q1: Ano ang pinakamaliit na sukat ng DataMatrix?

Ang pinakamaliit na karaniwang ginagamit na ECC 200 DataMatrix ay10 x 10.

Q2: Magkano ang datos ay maaaring10 x 10DataMatrix store?

Hanggang 6 na numerong numero o 3 alphanumeric character.

Q3: Maaari bang i-scan ang mga smartphones10 x 10code?

Ang ilang smartphones ay maaaring i-scan ang DataMatrix code, ngunit para sa10 x 10ang mga simbolo -- lalo na sa mga kondisyon ng DPM o mababang-contrast -- ay madalas limitado ang pagkakatiwalaan ng scan.
